3. Konstanz der Abbildungsgröße während der Messung
Insofern Objektive mit Festbrennweiten eingesetzt werden, ist in den überwiegenden Ausrüstungsvarianten die tatsächliche Brennweite nicht bekannt. Bei Anwendung von Zoom-Objektiven ist auf den Videobildern der Zoomwert eingeblendet.
Dieser Zoom-Wert darf gemäß Zulassung nicht als Ersatzgröße für die Brennweite verwendet werden. Er ergibt sich aus der mechanisch einstellbaren Brennweite und Tiefenschärfe. Ferner muss das Breiten-Höhen-Verhältnis des auszuwertenden Bildes dem Bildverhältnis des Wiedergabegerätes entsprechen.
Auch, wenn sich während einer Messfahrt die Anzeige des Zoom-Wertes nicht ändert, kann aus technischer Sicht nicht zwingend von einer konstanten Vergrößerung des Videobildes ausgegangen werden. Der Grund dafür bildet die grundsätzliche Möglichkeit eines digitalen Zoomens, dass über denkbare Software-Verzweigungen grundsätzlich nicht ausgeschlossen werden kann.
Selbst die Angabe von Brennweiten auf dem Objektiv selbst, kann einer Rundung von Fertigungstoleranzen des Objektives geschuldet sein (Qualitätseinfluss des Objektives).
Es müssen laut Zulassung / Konformitätsbescheinigung auch keine kalibrierten Objektive verwendet werden und die zusätzlich erforderliche Kalibrierung zur Homogenität der Abbildungspunkte und damit Korrektur der Objektivverzerrung ist im Massenverfahren nicht wirklich realisierbar. Mit dieser Einschränkung ist die Handhabung der Abbildung eines Fahrzeuges auf das Bildzentrum geboten bzw. zu empfehlen.
Die Bestimmung der Abbildungsvergrößerung relativ zum verwendeten Sensor ist an Hand des Beweisvideos in der Umgebung der Messstrecke vorzunehmen. Weil die Videos in den überwiegenden Fällen vor dem Versand an die Juristen umcodiert werden, ist der tatsächliche Bildinhalt aus dem umcodierten Bild auszuschneiden.
Aus forensischer Sicht und der im allgemeinen Relativ konstanten Abbildung der Fahrstreifenbegrenzungen und Leitlinien kann mit mehreren Bildern auf hinreichend geraden Streckenabschnitten eine Kamerakonstante (lotrechter Abstand des Projektionszentrums von der Sensorebene) für einen Standardsensor, der zweckmäßig auf einen ⅔“-Sensor festgelegt wird, berechnet werden. Dazu dienen Vermessungen der Fahrstreifenbreiten und Sequenzlängen von Leitlinien zuzüglich der Lücke zwischen den Leitlinien.

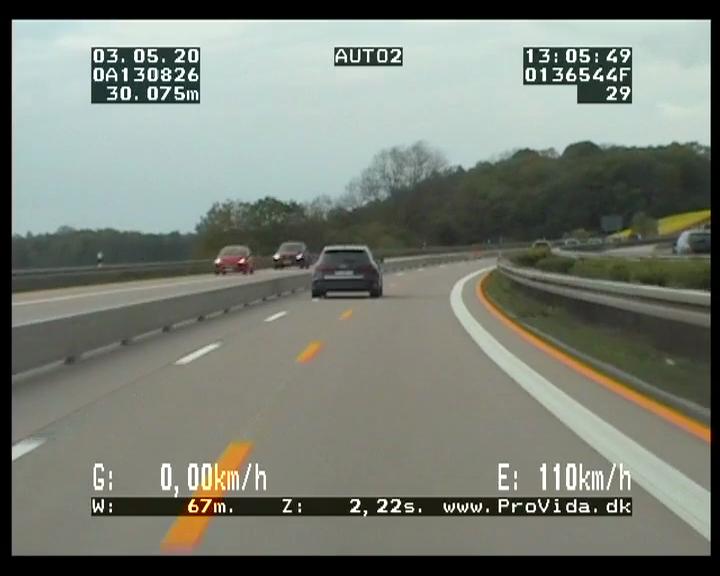

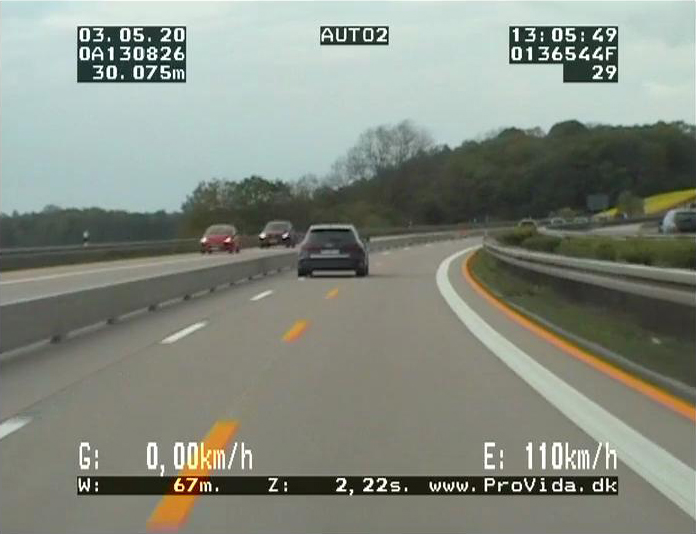

Vor der Bildauswertung muss die tatsächliche Bildgröße, meist umgeben von den schwarzen Rändern, die das Umcodieren hervorruft, ausgeschnitten werden.

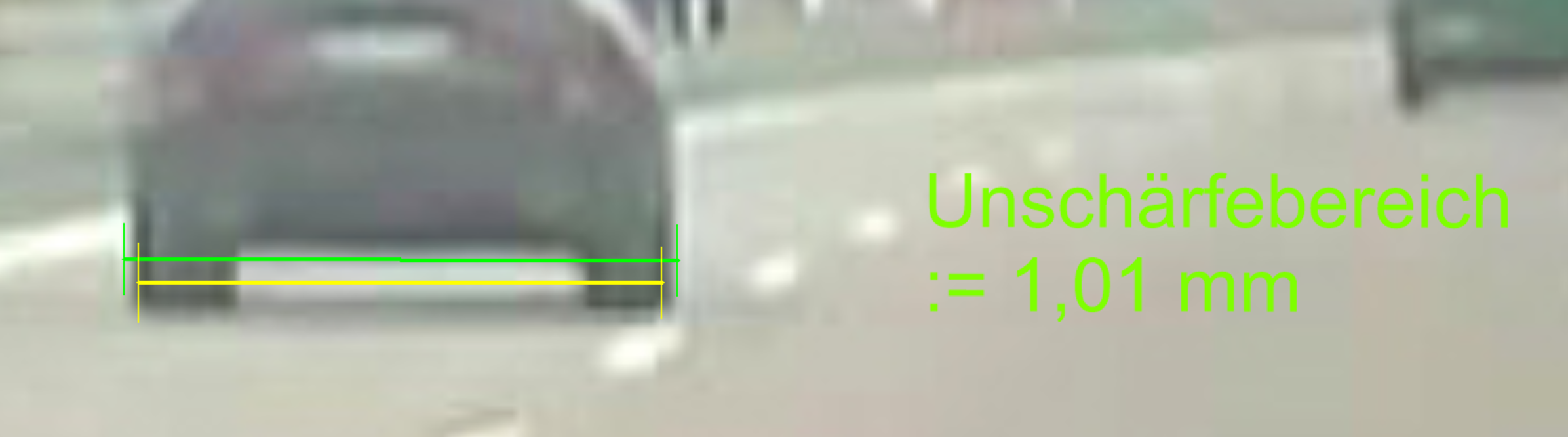

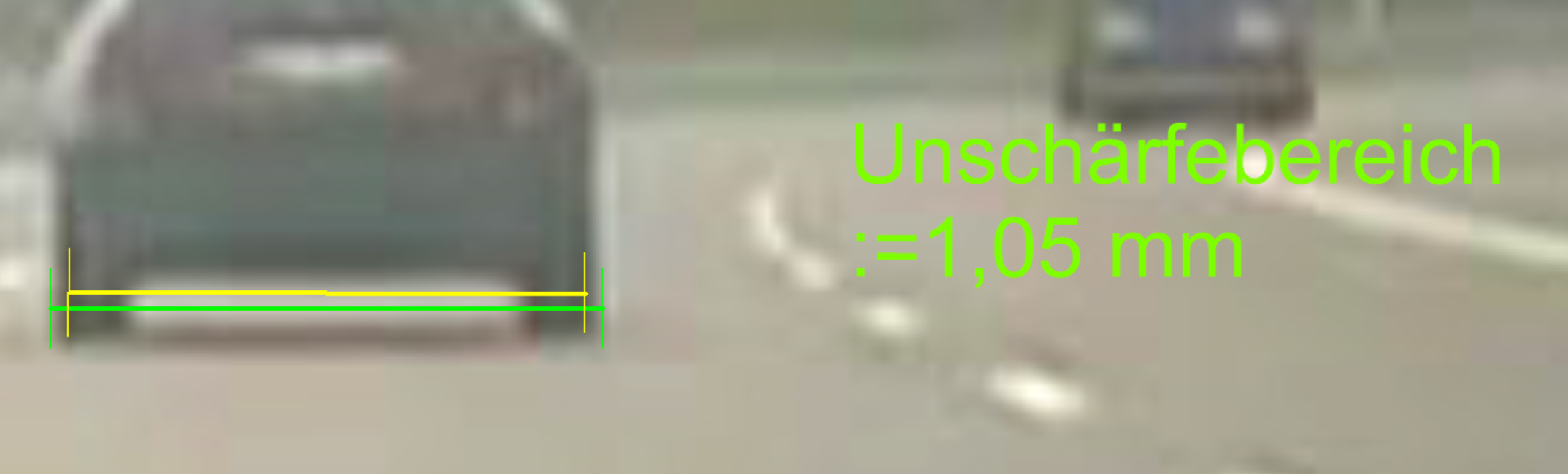

Auch in diese Bestimmung der Kamerakonstanten fließen Abbildungsunschärfen ein, die überwiegend aus der unzulässigen Umcodierung der Originalvideos resultieren. Somit ist die forensische Auswertung zur Bewertung der Abbildungskonstanz auf die Extraktion von sogenannten Keyframes (Schlüsselbildern) fokussiert.
Dabei ist zu beachten, dass die auszumessenden Breiten des Fahrstreifens in unterschiedlicher Entfernung vor der Videokamera lotrecht zur Führung der Fahrbahn ausgerichtet sind und in der Ebene der Fahrbahnoberfläche liegen. Ein gegebenenfalls vorliegender Rollwinkel muss kompensiert werden.

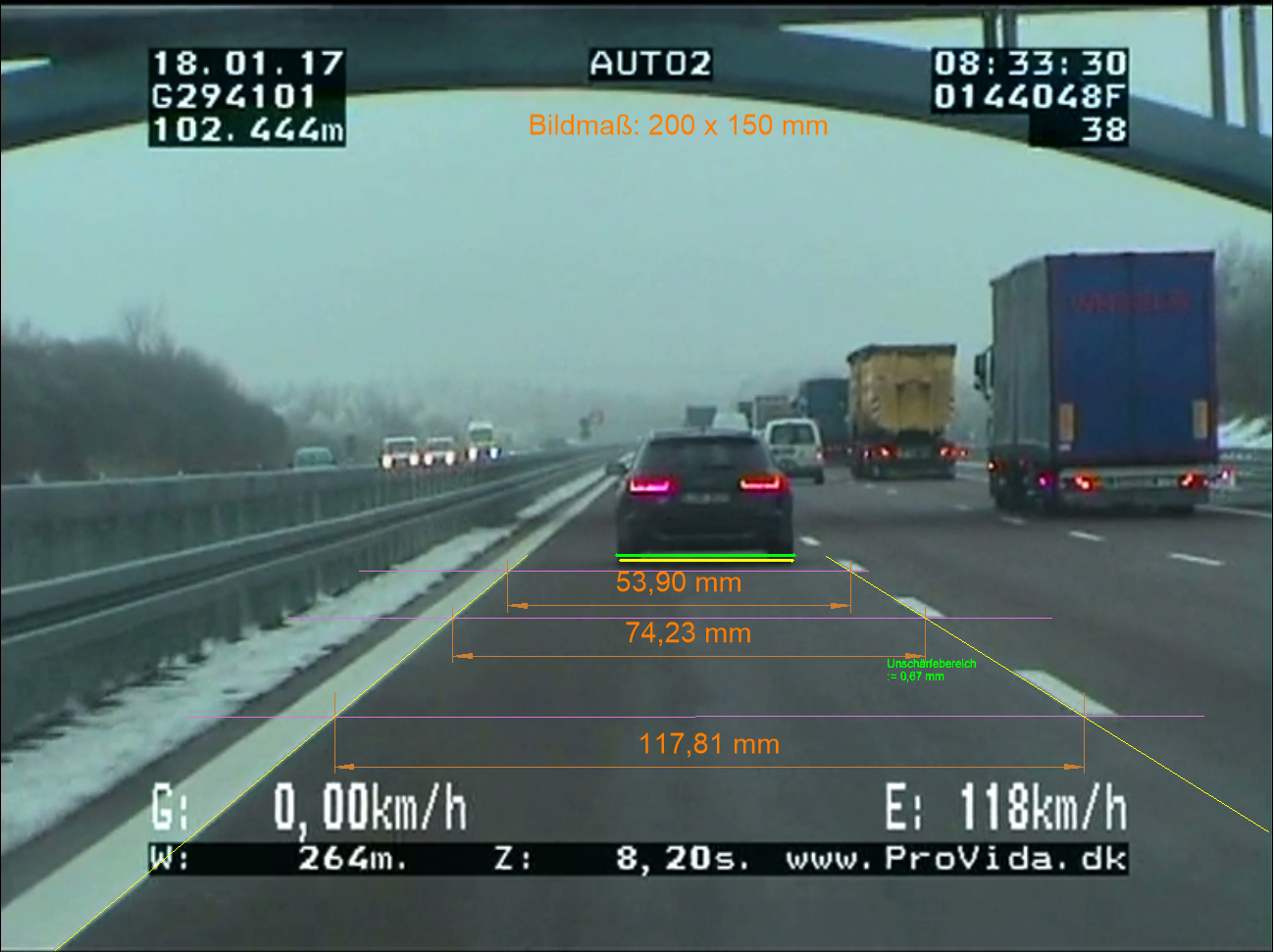

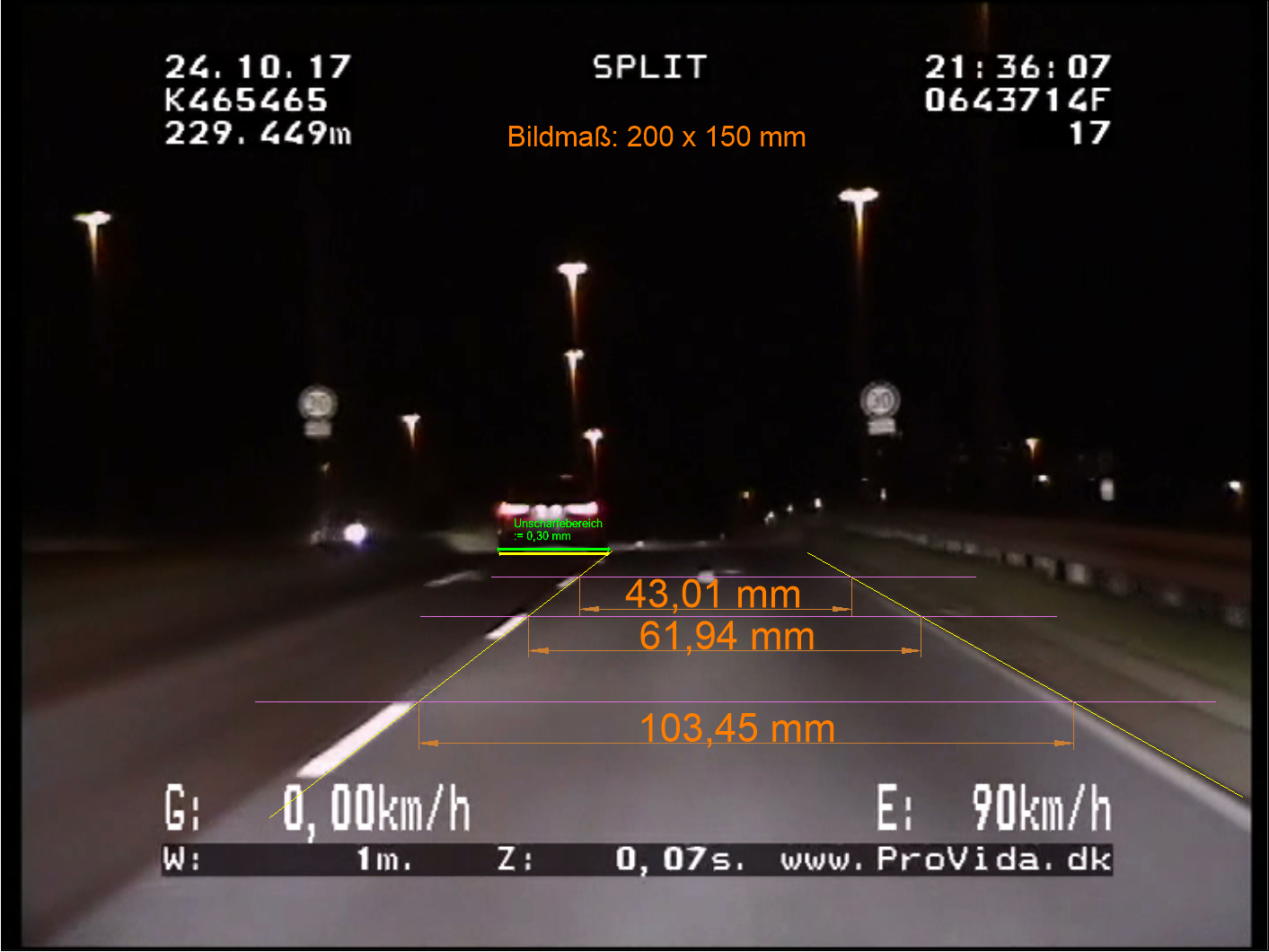

Die Berechnung der Kamerakonstanten kann dann vereinfacht über die optischen Abbildungsgesetze aus den Verhältnissen zweier Fahrbahnbreitenlinien in versetzten Abständen längs der Fahrbahnrichtung im Videobild und ihren realen Größen bezüglich Abstand der Breitenlinien zueinander und der realen Fahrstreifenbreite vorgenommen werden.
Die Vermessung der realen Längen vor Ort müssen sich dabei an die im Videobild klar erkennbaren Fahrstreifenbegrenzungen bzw. Leitlinienlängen orientieren. Ferner sind die Maßstabsverhältnisse im vermessenen Videobild einzubeziehen. Die nachfolgenden Bilder dienen der Veranschaulichung:
Aus der Auswertung mehrerer Videobilder folgt somit schließlich eine Kamerakonstante mit ihrer Streuung, deren numerische Größe zur technischen Bewertung der Konstanz der Abbildungsverhältnisses dient.
Nachfolgend wird die so ermittelte Kamerakonstante für die Berechnung der Abstandsbereiche zwischen der Videokamera am Einsatzwagen und den abgebildeten Heckstrukturen des Tatfahrzeuges herangezogen werden.
